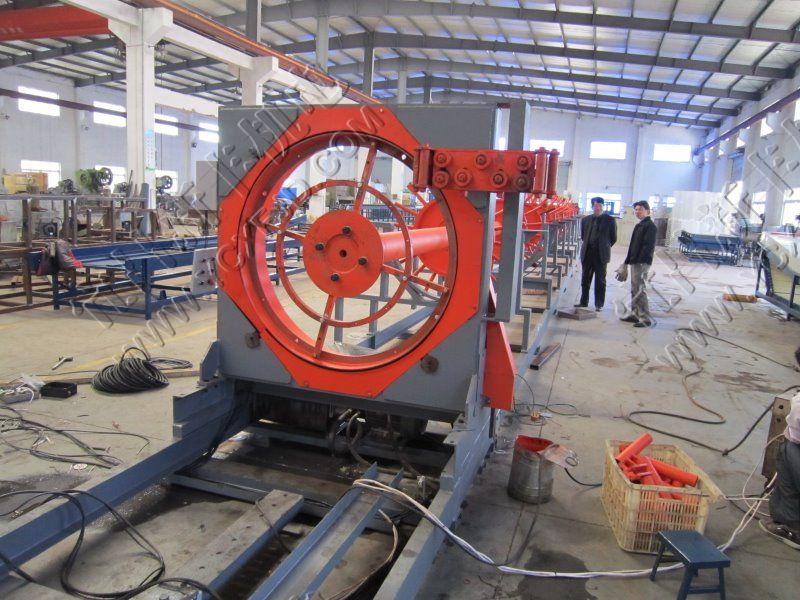

宜昌市新豐機電設備制造有限公司生產的鋼筋籠滾焊機直徑可調、鋼筋籠主筋根數可調、發動機轉數可調、鋼筋籠纏繞筋間距可調;整機采取拆裝組合式,更展現其科學的設計理念。公司正沿著國內外發展歷程,將鋼筋加工機械自動化、產業化,將鋼筋加工商品化,鋼筋籠滾焊機正逐步被廣大的高速鐵路、高速公路、城市建設和路橋工程建設等用戶運用和推廣。
一、采用PLC自動控制,變頻調速,觸摸屏調節,自動化程度高。
二、機械化制作鋼筋籠,主筋、纏繞筋間距均勻,精度高,加工質量穩定。
三、設備自動化程度高,加工成型速度快,在同等條件下,機械制作是人工制作產量的3-4倍。加工成本大大降低,采用機械制作,減少2/3以上加工人員。
四、箍筋不需搭接,較之手工作業節省材料1%,降低了施工成本。
五、移動盤行走和回車都采用自動行走,提高設備自動化程度。
六、模圈可更換,生產不同直徑的鋼筋籠只需更換模圈即可完成,操作方便。

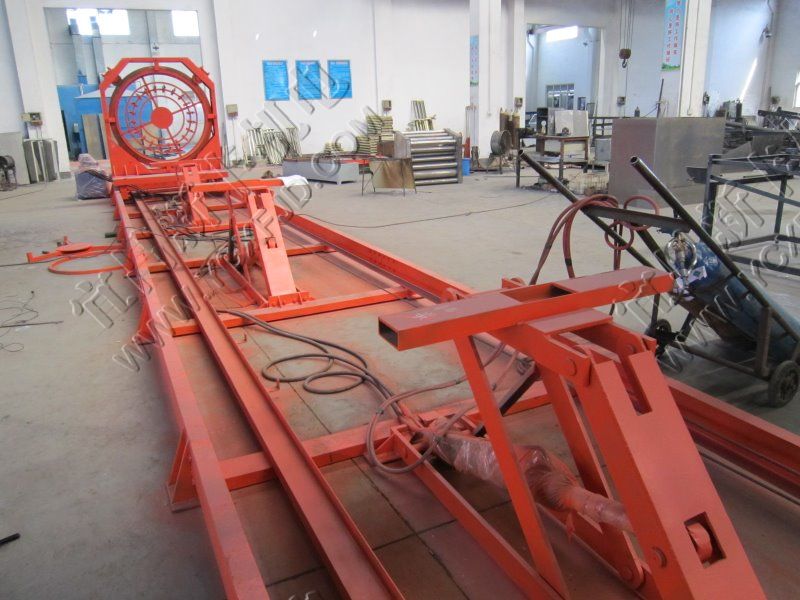

1、行走導軌
2、電控系統(電控柜等, PLC及變頻器等)
3、主筋上料架
4、主筋分料機構
5、液壓支撐系統
6、行走驅動機構

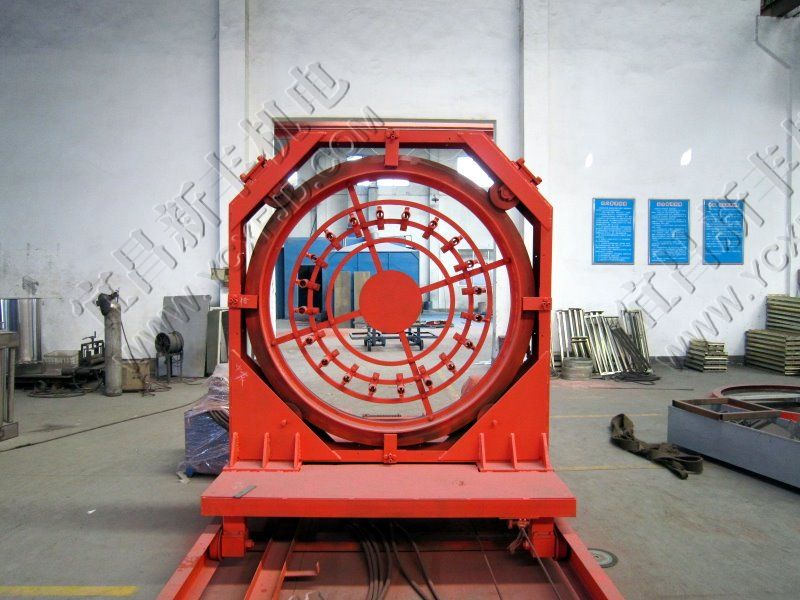

7、固定旋轉機構

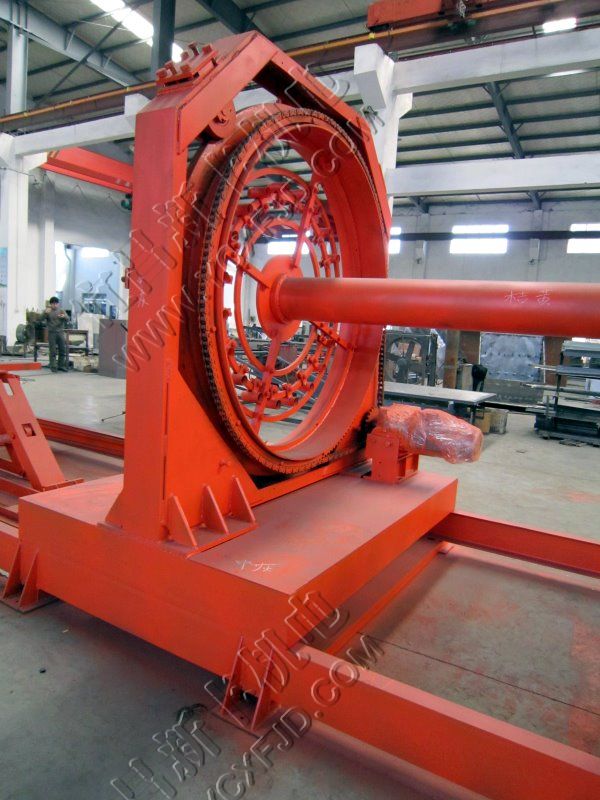

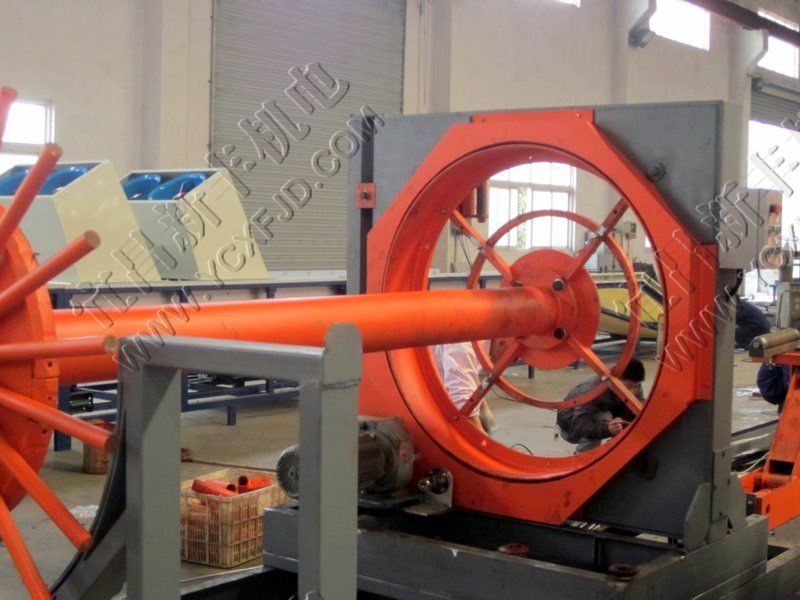

8、移動旋轉機構
9、主筋固定機構

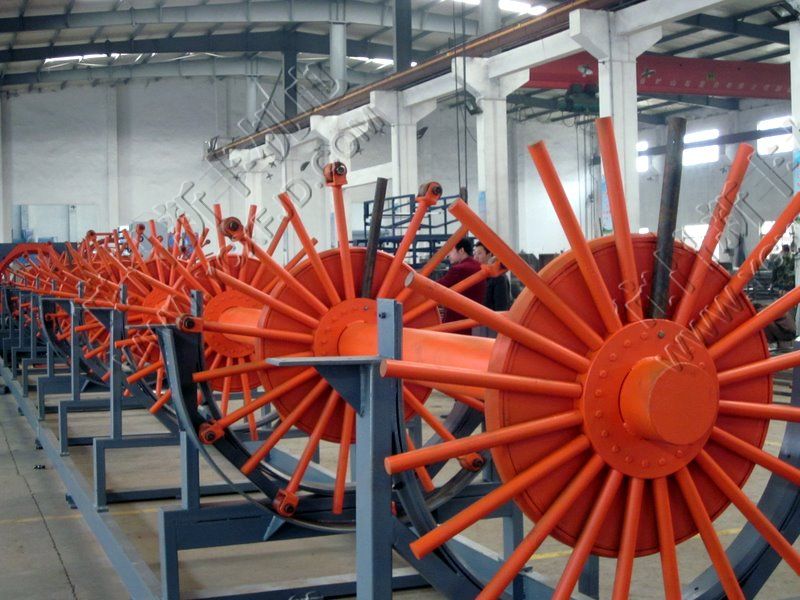

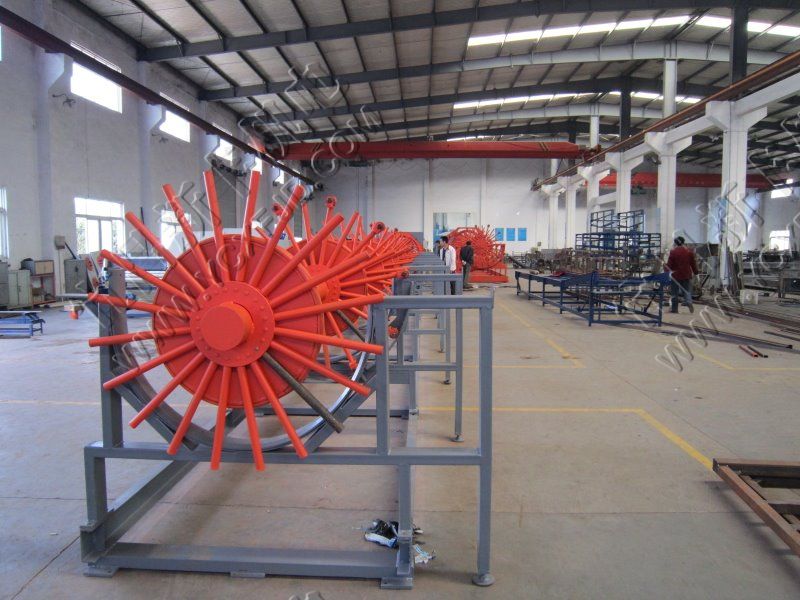

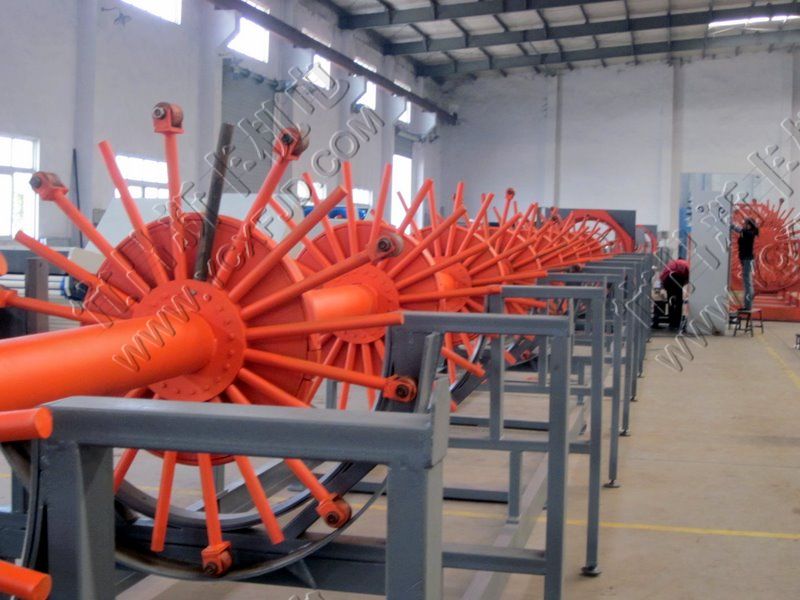

10、盤筋放料架

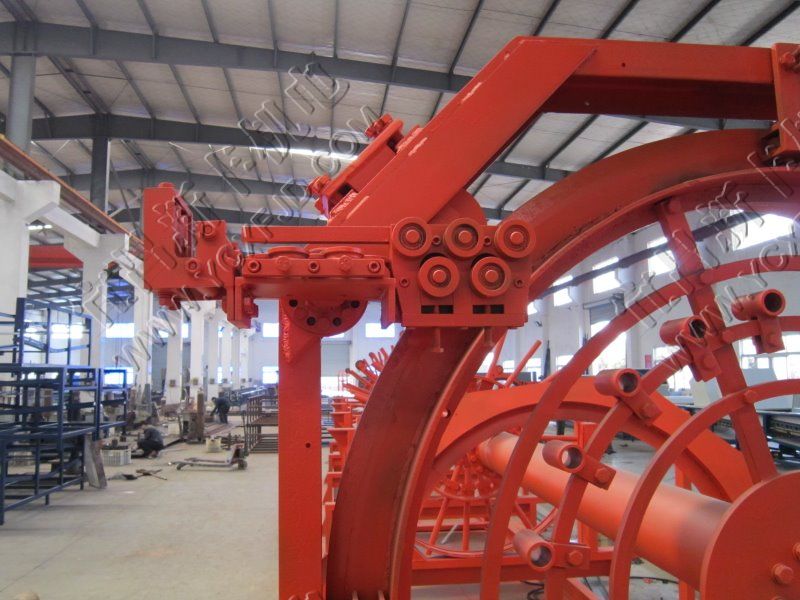

11、盤筋導向校直機構
12、主筋穿料筒
13、自動上料機構(可選)
14、自動焊接機械手(可選)
上料→穿筋(主筋)→固定→搭上箍筋→開始焊接→正常焊接→終止焊接→切斷箍筋→分離固定盤→松筋→分離移動盤→卸籠→降下液壓支撐→移動盤歸位→完成
項目及型號 | 1250型 | 1500型 | 2000型 | 2500型 |
鋼筋籠直徑 | φ300~1250 | φ500~1500 | φ500~2000 | φ500~2500 |
鋼筋籠長度 | 基本型12米,加長型15、18、21、24、27、30、33、36系列 | |||
鋼筋籠最大重量 | 3000KG | 4500KG | 6000KG | 8000KG |
主筋直徑 | φ12~40 | |||
盤筋直徑 | φ5~16 | |||
繞筋間距 | 50~500可任意調整 | |||
基本型額定功率 | 10KW | 11KW | 23KW | 23KW |
設備尺寸 | 28×2.3×2.3 | 28×2.5×2.6 | 28×4.2×3.3 | 28×4.6×3.8 |

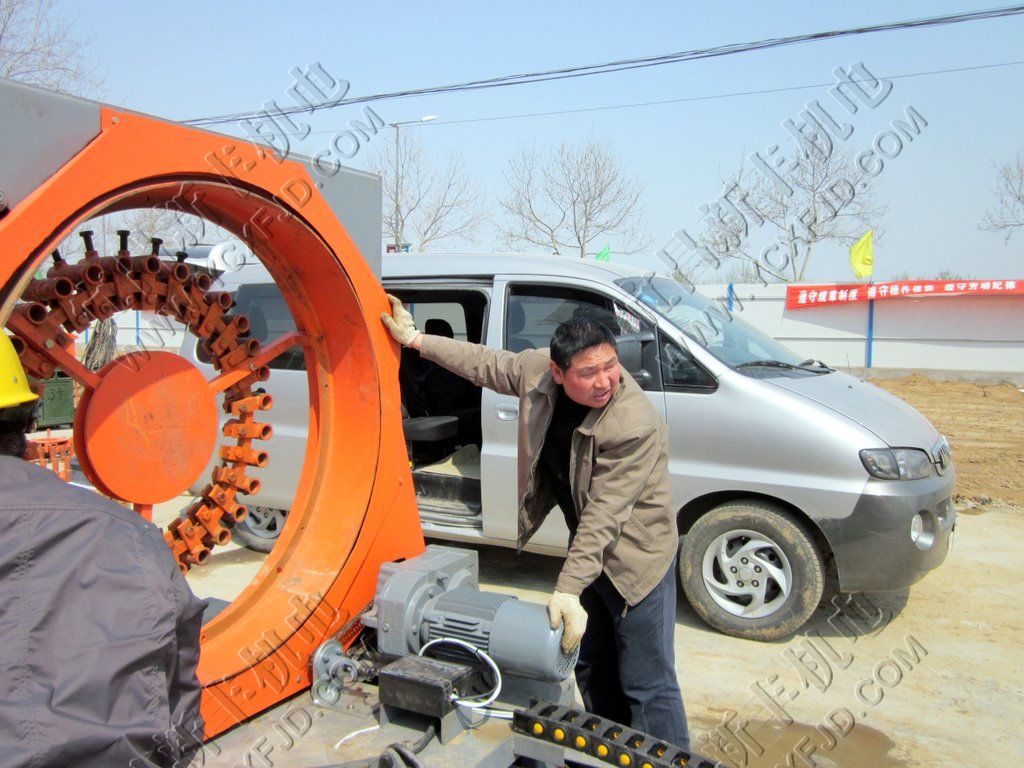

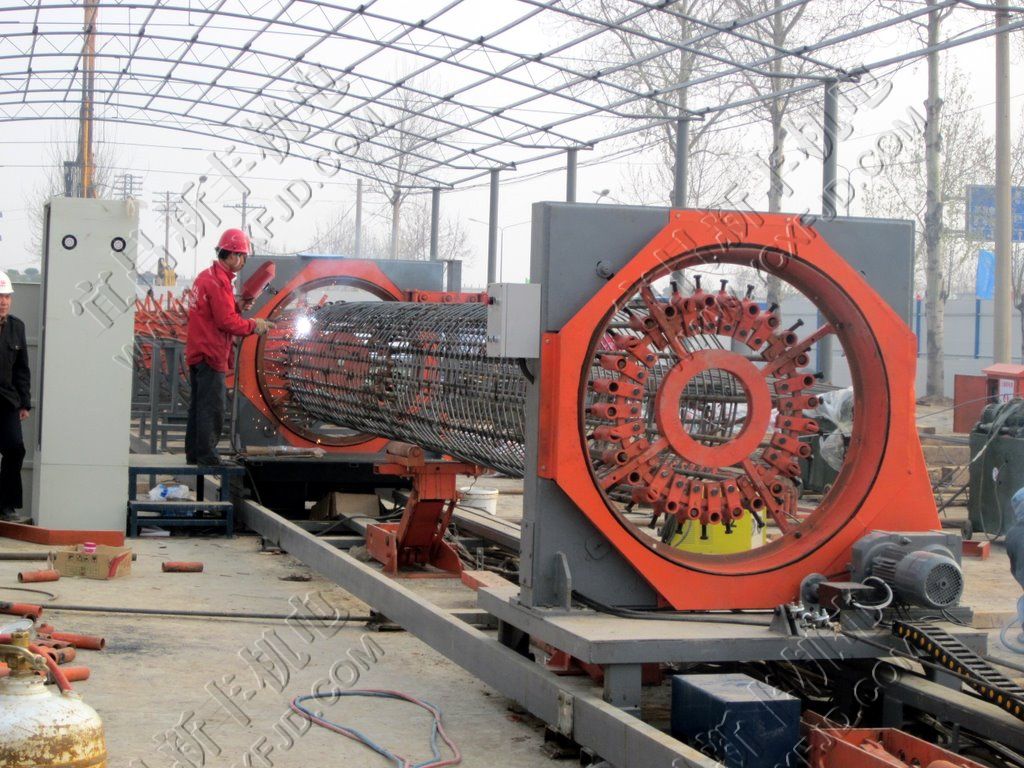

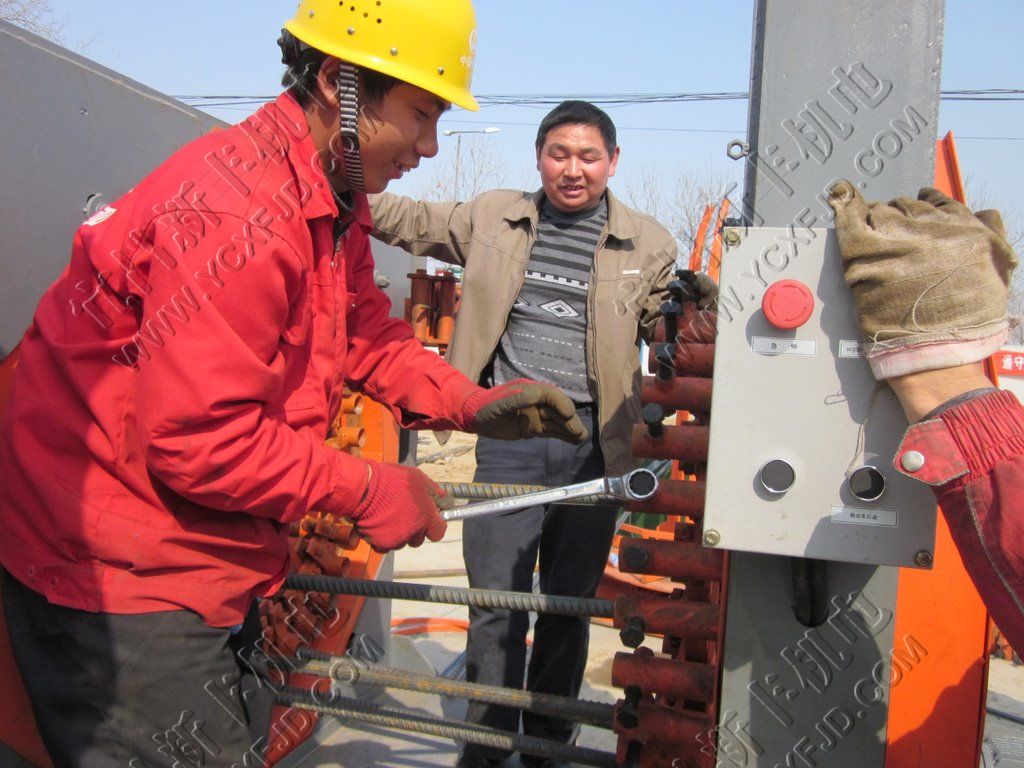

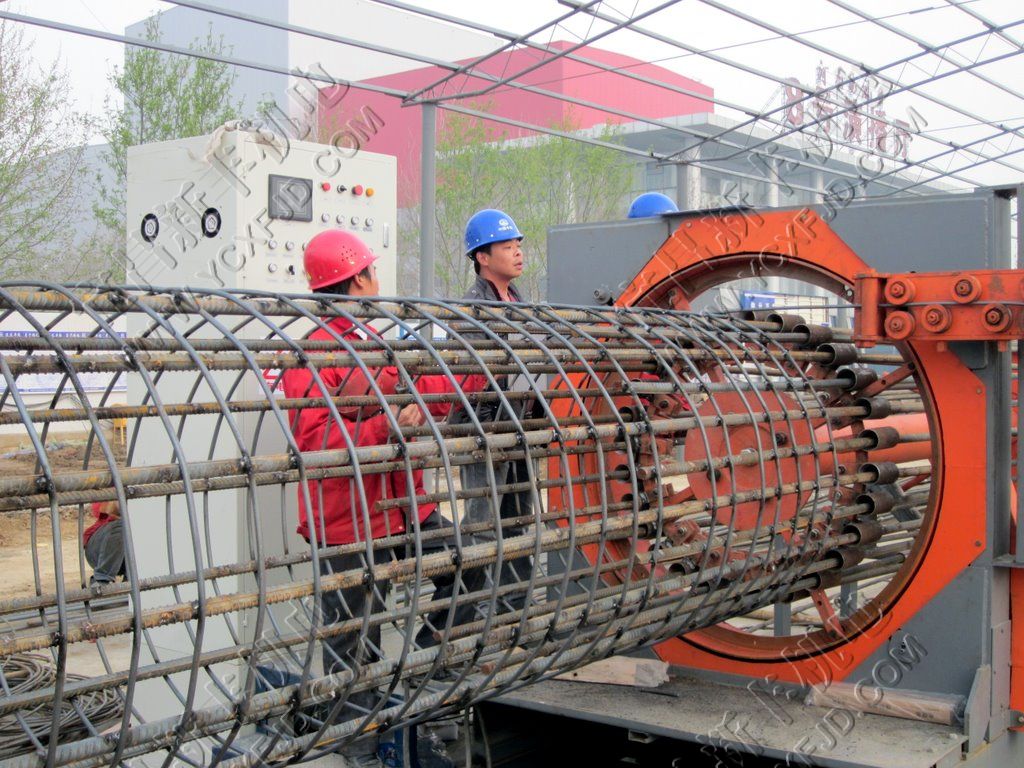

中鐵五局生產現場
